Yn nhywyllwch gwastadol gorsaf ymchwil yr Arctig, mae drôn wedi'i gyfarparu â batris lithiwm tymheredd uwch-isel yn tyllu trwy wyntoedd gradd -40; O dan yr haul Sahara crasboeth, mae system storio ynni wedi'i seilio ar lithiwm gydag electrolytau sy'n gwrthsefyll tymheredd uchel yn pweru allbost ymchwil yn barhaus; ac ar hyd ffin ogledd -ddwyreiniol Tsieina, mae drôn patrol gyda rheolaeth thermol arbenigol yn cynnal hedfan sefydlog am dros ddwy awr mewn gradd -30 gradd oerfel. Y tu ôl i'r senarios hyn mae datblygiad chwyldroadol mewn technoleg batri lithiwm-y gallu i weithredu ar draws ystod tymheredd llawn o radd -20 i 60 gradd, sy'n ail-lunio dealltwriaeth dynoliaeth o ffiniau storio ynni.
I. Y cyfyng-gyngor tymheredd isel: sawdl Achilles batris lithiwm

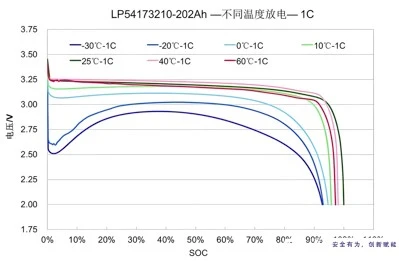

Mae batris lithiwm traddodiadol yn dioddef diraddiad perfformiad trychinebus mewn amgylcheddau oer. Pan fydd y tymheredd yn gostwng islaw gradd 0, ymchwyddiadau gludedd electrolyt, gan leihau cyfraddau mudo lithiwm-ion i 1\/5 o lefelau tymheredd ystafell. Cymerwch fatris ffosffad haearn lithiwm (LFP) fel enghraifft: Ar radd -10, mae eu gallu yn gostwng i 89% o lefelau enwol, tra ar radd -20, gall colledion capasiti gyrraedd {{}}%. Yn fwy beirniadol, mae gwefru tymheredd isel yn sbarduno ffurfio dendrite lithiwm ar arwynebau anod, a all dyrnu gwahanyddion ac achosi cylchedau micro-fyr. Mae data arbrofol yn dangos, ar ôl dim ond 10 cylch gwefru cyflym ar radd -20, bod gwrthiant mewnol batri yn cynyddu 30%.
Mae'r cwympiadau perfformiad hyn yn creu rhwystrau gweithredol sylweddol mewn ymchwil begynol, cludo uchder uchel, a seilwaith rhanbarth oer. Yn 2023, dioddefodd tîm alldaith yr Arctig gyfanswm methiant y system gyfathrebu oherwydd camweithio batri lithiwm, gan arwain at golledion uniongyrchol yn fwy na $ 150, 000. Er bod datrysiadau confensiynol fel systemau cynhesu batri yn cynnig rhyddhad rhannol, maent yn defnyddio 10-15% yn egni ychwanegol ac yn ei chael hi'n anodd cynnal sefydlogrwydd islaw gradd -40.
II. Torri Torri Technolegol: Tri arloesedd craidd sy'n galluogi amrediad tymheredd llawn
1. Chwyldro Electrolyte: O "Frozen" i "Hylif"
Datblygodd ymchwilwyr yn Sefydliad Ffiseg Cemegol Dalian electrolytau tymheredd uwch-isel gan ddefnyddio toddyddion fflworinedig newydd a systemau halen deuol, gan ostwng y pwynt rhewi o radd -20 i radd -50. Mae'r electrolyt hwn yn cynnal 0. 5 ms\/cm dargludedd ïonig ar -40 gradd -gorchmynion maint yn uwch na fformwleiddiadau confensiynol. Yn hanfodol, mae eu ychwanegyn perchnogol sy'n ffurfio ffilm anod yn creu haen SEI rhwystriant isel ar arwynebau graffit, gan leihau ymwrthedd rhyngberthynas lithiwm-ion 60% a galluogi gweithrediad drôn sefydlog ar radd -36.
2. Ail -beiriannu Deunydd Electrode: Strwythurau Nanoscale a Chyfansawdd
Er mwyn brwydro yn erbyn pylu capasiti tymheredd isel, gostyngodd gwyddonwyr feintiau gronynnau electrod i lai na 50Nm trwy nanotechnoleg. Er enghraifft, mae LFP nano-strwythuredig yn cynnal capasiti 90% ar -20 gradd -25% yn uwch na deunyddiau ar raddfa micron. Mae electrodau cyfansawdd mwy datblygedig yn ymgorffori rhwydweithiau dargludol titaniwm ocsid, gan fyrhau llwybrau cludo lithiwm-ion 70% a chyflawni cadw capasiti 85% ar ôl 300 cylch ar radd -30.
3. Uwchraddio System Rheoli Thermol Deallus
Mae systemau batri lithiwm modern wedi esblygu i fod yn hybridau "batri + rheolaeth thermol craff". Mae celloedd Tesla's 468 0 yn cyflogi platiau oeri hylif wedi'u gosod ar y brig sy'n cynnal gwahaniaethau tymheredd o dan 2 radd ar draws y pecyn. Datblygodd cwmni Tsieineaidd CATL systemau rheoli thermol Deunydd Newid Cyfnod (PCM) sy'n amsugno gwres trwy drawsnewidiadau cyfnod solet-hylif, gan godi tymereddau batri o radd -40 i 0 gradd o fewn 10 munud. Mae algorithmau thermol sy'n cael eu gyrru gan AI bellach yn dadansoddi data o 128 o synwyryddion tymheredd i addasu pŵer gwresogi yn ddeinamig, gan leihau'r defnydd o ynni 40% o'i gymharu â systemau traddodiadol.
Iii. Heriau tymheredd uchel: O "goddefgarwch" i "amddiffyniad rhagweithiol"
Pan fydd y tymheredd yn fwy na 45 gradd, mae batris lithiwm yn wynebu rhaeadr o fecanweithiau diraddio: dadelfennu electrolyt, cwymp deunydd catod, a thwf haen SEI heb ei reoli. Ar yr eithafion hyn, mae toddyddion carbonad mewn electrolytau confensiynol yn dadelfennu i nwyon CO a CH₄, gan achosi chwyddo batri, tra bod deunyddiau catod fel lithiwm cobalt ocsid (LCO) yn dioddef colli capasiti anghildroadwy 15% ar 60 gradd oherwydd cwymp strwythur dellt.
1. Sefydlogrwydd thermol electrolyt gwell
Trwy ymgorffori hylifau ïonig ac ychwanegion sefydlogi tymheredd uchel, mae electrolytau cenhedlaeth nesaf bellach yn gwrthsefyll tymereddau dadelfennu hyd at 350 gradd-gwelliant 150 gradd dros systemau lithiwm hecsafluoroffosffad traddodiadol (LIPF₆). Er enghraifft, mae electrolyt wedi'i seilio ar LIFSI a ddatblygwyd gan wneuthurwr blaenllaw yn cynnal cadw capasiti 85% ar ôl 1, 000 cylch ar 80 gradd, gan berfformio'n well na fformwleiddiadau confensiynol 30%.
2. Technolegau cotio wyneb deunydd catod
Mae technegau dyddodiad haen atomig (ALD) yn berthnasol 2-5 nm al₂o₃ haenau ar arwynebau catod, gan atal diddymiad metel pontio a dadelfennu electrolyt i bob pwrpas. Mae arbrofion yn dangos bod cathodau NCM811 wedi'u gorchuddio yn cadw capasiti 88% ar ôl 500 cylch ar 60 gradd -gwelliant o 16% dros ddeunyddiau heb eu gorchuddio -gan godi tymereddau ffo thermol o 210 gradd i 280 gradd.
3. Arloesi System Oeri Uwch
Mae technoleg "oeri hylif cylch deuol" Huawei Digital Power yn cyfuno platiau oeri annibynnol ag oeri trochi, gan gynnal tymereddau arwyneb batri o dan 45 gradd ar amodau amgylchynol 55 gradd. Mae Cybertruck Tesla yn cyflogi "oeri oergell uniongyrchol," gan gyflawni effeithlonrwydd afradu gwres uwch dair gwaith nag oeri hylif confensiynol sy'n feirniadol ar gyfer cymwysiadau cerbydau trydan tymheredd uchel.
Iv. Ceisiadau amrediad tymheredd llawn: O'r labordy i ddiwydiannu
1. Ymchwil begynol ac archwilio gofod dwfn
Roedd batris lithiwm ynni uchel-benodol Tymheredd Uwch-benodol Sefydliad Dalian Sefydliad Dalian yn pweru drôn hecsacopter trwy lwybrau hedfan cymhleth ar radd -36 gradd ym Mohe, China. Mae'r batris hyn yn arddangos diraddiad amrediad llai na 10% ar -40 gradd -amseroedd yn well na chyfartaleddau'r diwydiant. Mae'r dechnoleg hon bellach yn cefnogi gorsafoedd ymchwil Antarctig, gan ddarparu pŵer trwy gydol y flwyddyn ar gyfer offer monitro meteorolegol.
2. Cerbydau Trydan Tymheredd-Annibynnol
Mae batri llafn BYD yn ymestyn ystod weithredol i radd -30 i 70 gradd trwy fformwleiddiadau electrolyt optimeiddiedig a strwythurau electrod. Yn ystod 2024 o brofion gaeaf, dangosodd cerbydau gyda'r dechnoleg hon ostyngiad amrediad 18% yn unig ar -25 gradd -40% yn well na modelau confensiynol. Mae "batri qilin" CATL yn cyflawni gallu gwefru cyflym 2C ar 45 gradd trwy dechnoleg oeri celloedd ardal fawr.
3. Storio ynni diwydiannol mewn amgylcheddau eithafol
Yn Anialwch Taklimakan, mae prosiect storio ynni ffotofoltäig gan ddefnyddio batris lithiwm tymheredd uchel yn cwblhau dau gylch rhyddhau gwefr dyddiol ar 50 gradd gydag effeithlonrwydd system 92%. Yn y cyfamser, ym meysydd olew Siberia, mae systemau lithiwm tymheredd uwch-isel yn cefnogi offer monitro ar draws gradd -50 i ystod 60 gradd, gan leihau methiannau misol o dri i sero.
V. Rhagolygon y Dyfodol: Heriau a Chyfleoedd
Er gwaethaf datblygiadau arloesol, erys rhwystrau sylweddol: mae gwrthiant mewnol batri yn parhau i fod 3-5 gwaith yn uwch na lefelau tymheredd ystafell islaw gradd -50, tra bod electrolytau cyfredol yn dal i ddadelfennu uwchlaw 80 gradd. At hynny, mae gwelliannau perfformiad amrediad tymheredd llawn yn cynyddu costau gan 30-50%, gan gyfyngu ar fabwysiadu màs.
Fodd bynnag, gyda batris cyflwr solid ac anodau metel lithiwm yn agosáu at fasnacheiddio, gallai ystodau tymheredd batri lithiwm ehangu i radd -60 i 100 gradd erbyn 2030, yn ôl Sefydliad Ffiseg, Academi Gwyddorau Tsieineaidd. Byddai hyn yn galluogi datrysiadau storio ynni ar gyfer archwilio Mars, mwyngloddio môr dwfn, ac amgylcheddau eithafol eraill.
O alldeithiau'r Arctig i ffermydd anialwch solar, o stilwyr gofod dwfn i batrolau ar y ffin, mae batris lithiwm amrediad tymheredd llawn yn ysgrifennu pennod newydd mewn storio ynni. Mae'r chwyldro technolegol hwn yn uwch na gwelliannau perfformiad yn unig-mae'n cynrychioli erlid di-baid dynoliaeth i fynd y tu hwnt i derfynau naturiol ac ehangu ein ffin o fodolaeth. Pan fydd batris lithiwm yn rhyddhau eu pŵer llawn mewn gwyntoedd gradd -50, rydym yn dyst i nid yn unig gynnydd gwyddonol, ond ysbryd parhaus yr archwilio sy'n diffinio ein gwareiddiad.
